Лабораторный стенд «Архитектура ЭВM»
Описание
Данный стенд предназначен для теоретической и практической подготовки студентов в рамках дисциплины «Архитектура ЭВМ» и позволяет научиться проектировать вычислительные системы, писать программы на языке VHDL, ассемблер для различных архитектур ЭВМ, а также на языках высокого уровня с ассемблерными вставками, программировать алгоритмы работы с периферийными устройствами через стандартные интерфейсы.
Варианты комплектаций:
- исполнение настольное, АРХЭВМ;
- исполнение настольное, АРХЭВМ-КОНСОЛЬ — дополнительно к основной комплектации поставляются монитор, клавиатура, мышь;
- исполнение стендовое, АРХЭВМ-СТЕНД — дополнительно к основной комплектации поставляются монитор, клавиатура, мышь, стендовый стол.

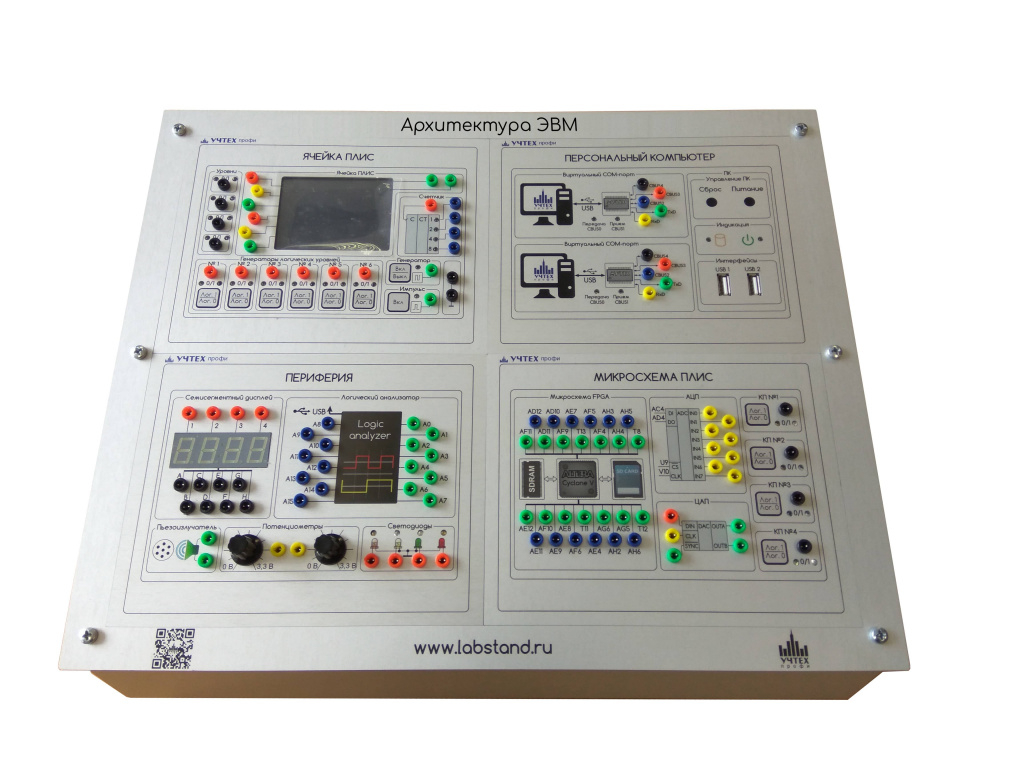

Конструктивно стенд представляет собой один компактный настольный модуль, на лицевой панели которого располагаются клеммы, которые могут соединяться между собой специальными приборными проводами.
Модуль включает в себя:
- программируемую логическую интегральную схему (ПЛИС),
- SDRAM память
- различные периферийные устройства
- встроенный компьютер
Главным элементом модуля является микросхема ПЛИС, с помощью которой можно на аппаратном уровне эмулировать различные архитектуры процессоров, например, таких как AVR, MIPS, NIOS и другие. Также на микросхеме ПЛИС можно синтезировать ячейки памяти и другую различную периферию. В качестве запоминающий устройств системы также можно использовать микросхему SDRAM памяти и flash-микросхему памяти.
Модуль включает в себя внутрисхемный отладчик/программатор, который позволяет программировать и отлаживать микросхему ПЛИС с помощью специального ПО. Для программирования и отладки модуль соединяется с ПК через интерфейс USB.
