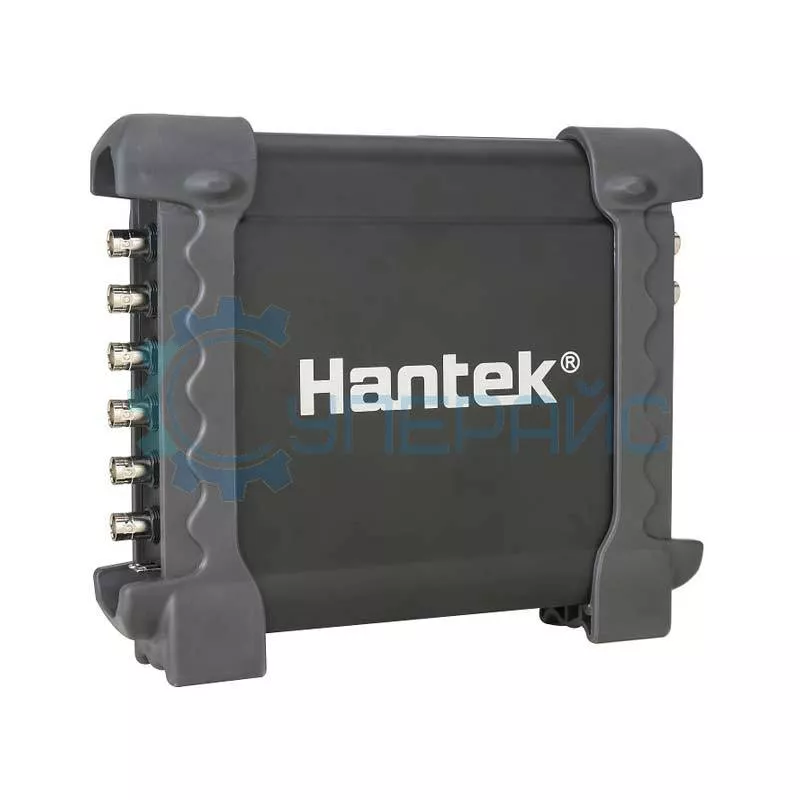

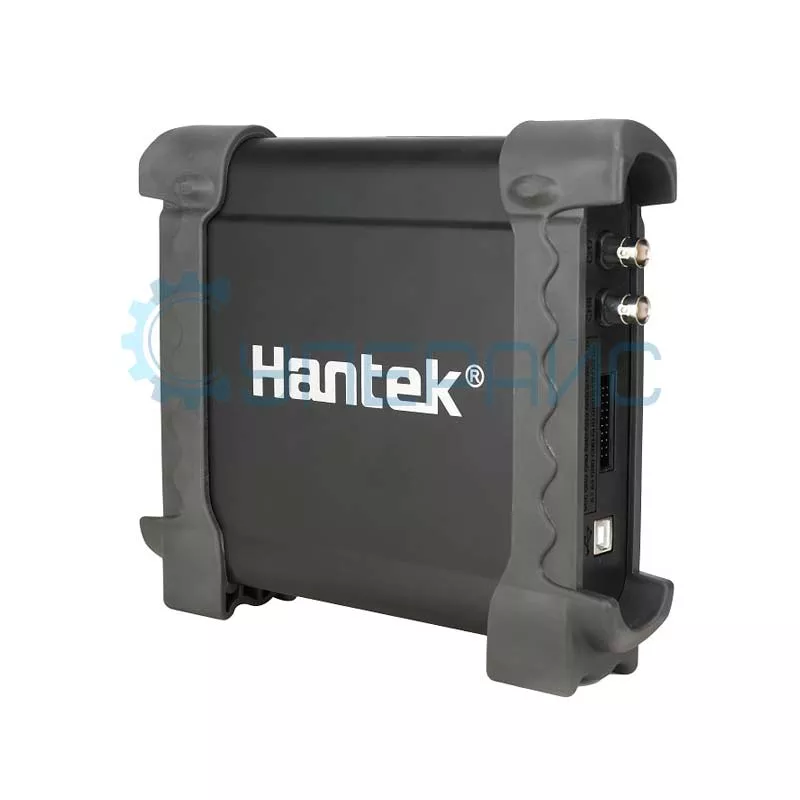

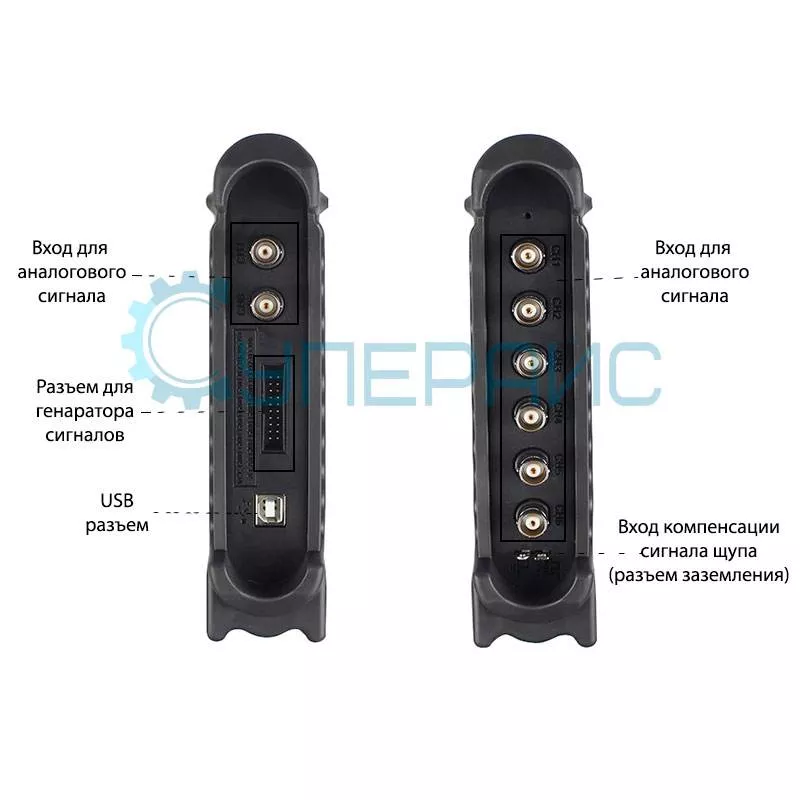

Цифровая USB приставка: осциллограф, генератор сигнала Hantek DSO - 1008A
Технические характеристики Hantek DSO-1008А
| Количество каналов | 8 |
| Полоса пропускания | 100 кГц |
| Частота дискретизации | 2,4 МВыб / с |
| Входные характеристики | |
| Развязка входа | DC |
| Входной импеданс | 1 МОм 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х, 10000 Х, 20:1 |
| Максимальное входное напряжение | 400 В |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 20000 с / дел 1, 2, 5 шаг |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Глубина памяти | max 4 Кб (один канал) |
| Вертикальная система | |
| Вертикальное разрешение | 12 бит |
| Диапазон вертикального смещения | 10 мВ - 5 В / дел (1 Х - 1, 2, 5 шаг) 100 мВ - 50 В / дел (10 Х) 1 В - 500 В / дел (100 Х) 10 В - 5000 В / дел (1000 Х) 100 В - 50000 В / дел (10000 Х) 200 мВ - 100 В / дел (20:1) |
| Уровни тока | 100 мА - 50 А/дел (CC65 20А) 1000 мА - 500 А/дел (CC65 65А) 1 А - 100 А/дел (CC650 60А) 10 А - 1000 А/дел (CC650 650А) 1 А - 200 А/дел (CC1100 100А) 10 А - 2000 А/дел (CC1100 1100А) |
| Точность | ± 3% |
| Система синхронизации | |
| Источник триггера | CH1 - CH8 |
| Режим триггера | Автоматический, нормальный и одиночный |
| Тип триггера | по нарастающему / спадающему фронту |
| Чувствительность триггера | 0,02 дел |
| точность уровня триггера | ± 4 дел |
| Система измерения | |
| Виды курсорных измерений | разница амплитуд между курсорами (ΔV) разница во времени между курсорами (Δt) взаимное значение Δt в Гц (1 / Δt) |
| Автоматические измерения | Измерение времени: частота, период, время нарастания (10% ~ 90%), время спада (10% ~ 90%), положительная ширина, отрицательная ширина, рабочий цикл Измерение напряжения: Vp-p, Vmax, Vmin, Vmean, Vamp, Vtop, Vbase, Vmid, Vrms, Vcrms, Preshoot, Overshoot |
| Программируемый генератор сигналов | |
| Количество каналов | 8 (D0-D7) |
| Уровень сигнала | LVTTL |
| Частотный диапазон | 0 - 250 кГц |
| Общие характеристики | |
| Интерфейс передачи данных | USB 2.0 |
| Источник питания | не требуется внешнего источника питания, питается от USB |
| Поддерживаемые ОС | Windows XP, VISTA, 7, 8, 10 |

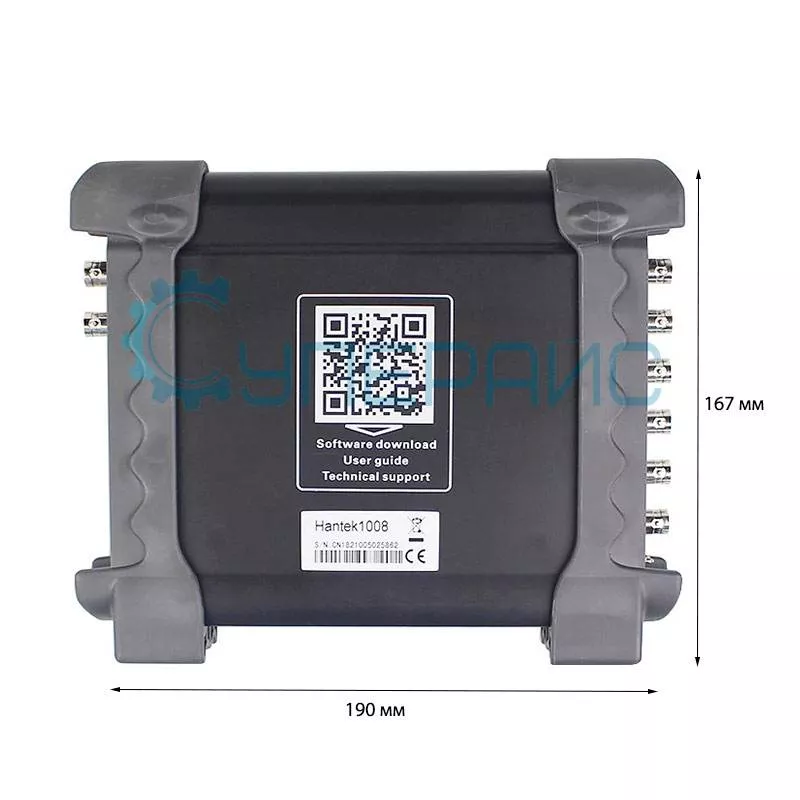

| Габариты | 190 х 167 х 35 мм |
| Вес нетто | 350 г |

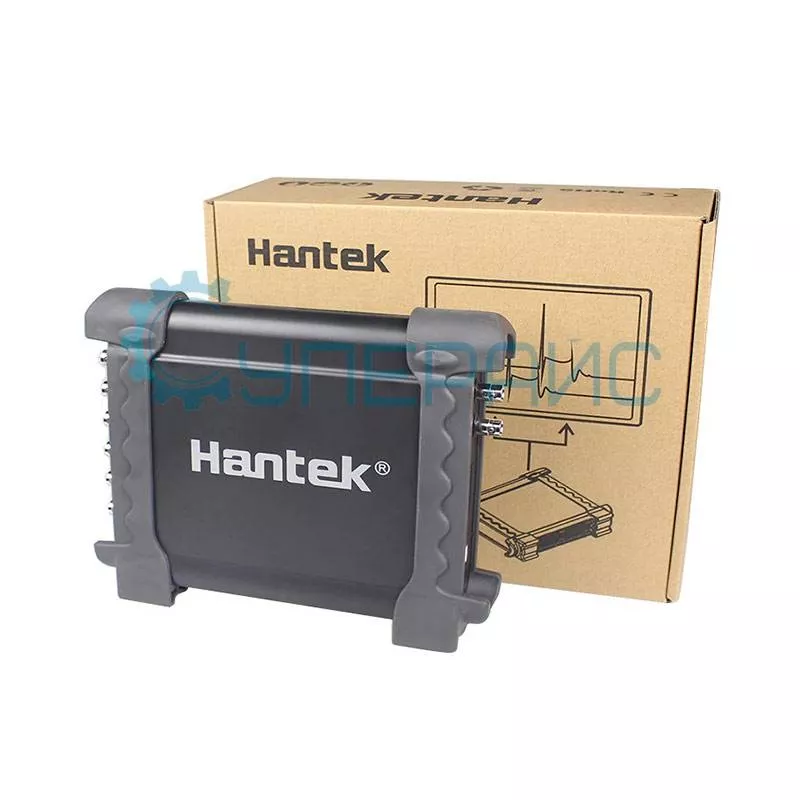

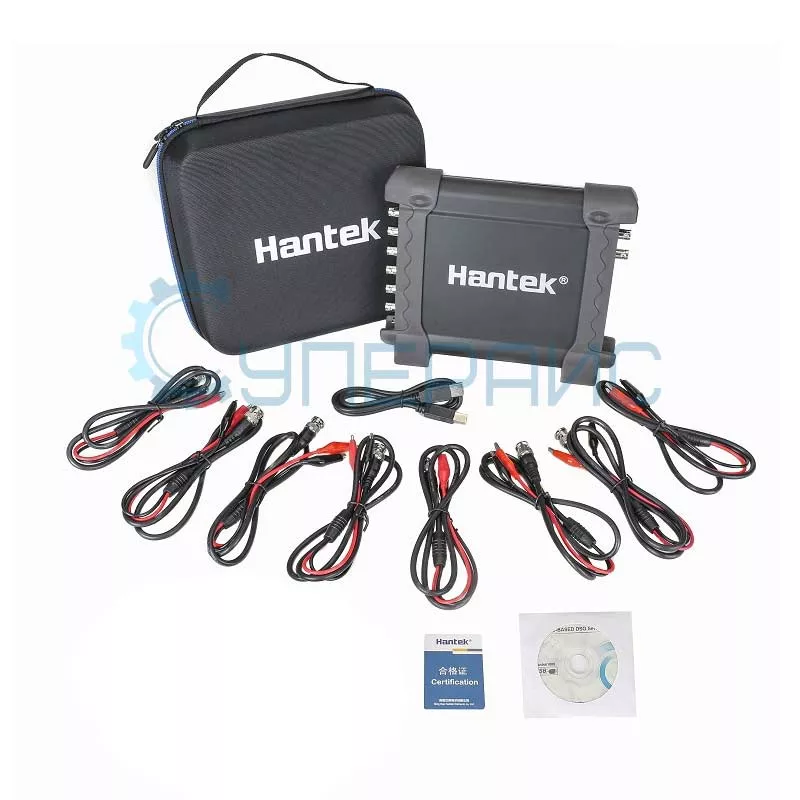

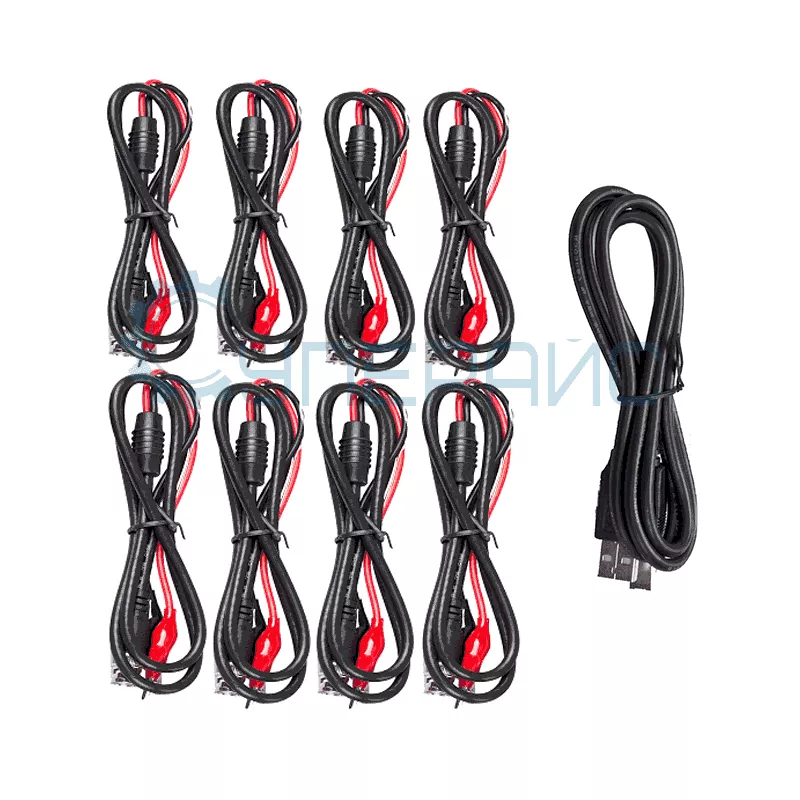

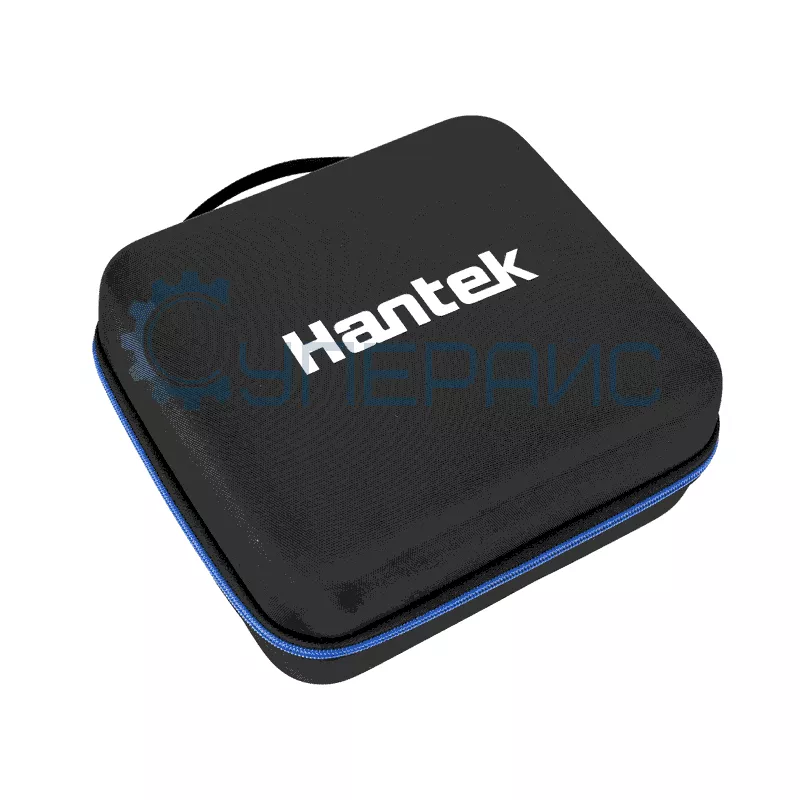

| Комплектация | USB осциллограф Hantek DSO-1008А - 1 шт кейс для хранения - 1 шт USB кабель - 1 шт BNC кабель - 8 шт инструкция по эксплуатации - 1 шт диск с ПО - 1 шт |
| Совместимость | Набор пробников-игл Hantek HT307 |
Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!
Компактный анализатор сигналов Hantek DSO-1008A: функционал и безопасность
Устройство Hantek DSO-1008A — это портативный 8-канальный осциллограф со встроенным генератором сигналов, предназначенный для решения задач в автосервисах, радиолюбительских проектах и учебных лабораториях. Его ключевая особенность — полная автономность от внешних источников питания: прибор работает через USB-интерфейс, получая энергию напрямую от компьютера или ноутбука. Корпус из анодированного алюминия обеспечивает защиту от вибраций и случайных ударов, а габариты 19×16,7×3,5 см делают его удобным для транспортировки в полевых условиях.
Технические нюансы и эксплуатация
Аппарат способен обрабатывать сигналы частотой до 100 кГц с дискретизацией 2,4 миллиона отсчетов в секунду — этого достаточно для диагностики датчиков, систем зажигания и других низкочастотных компонентов. При работе с высоким напряжением (до 400 В) критично использовать делитель 1000:1, а для бытовых измерений достаточно режима 10:1, который защитит устройство при контакте с цепями выше 35 В.
Применение в автомобильной диагностике
- Анализ датчиков коленвала/распредвала: Визуализация импульсов для проверки синхронизации.
- Тестирование катушек зажигания: Замер амплитуды вторичного напряжения.
- Проверка форсунок: Определение длительности впрыска и равномерности работы.
Пример: При диагностике лямбда-зонда осциллограф фиксирует изменение сигнала в реальном времени, выявляя задержки реакции на состав выхлопных газов.
Для работы с микросхемами рекомендуются игольчатые пробники HT307, позволяющие точечно подключаться к контактам без риска короткого замыкания.
Преимущества модели
- Экономия пространства: Заменяет громоздкие осциллографы и генераторы.
- Совместимость: Работает на Windows 7–11 без установки драйверов.
- Безопасность: Встроенная защита от перегрузок и переполюсовки.
Важно! Режим 1:1 подходит только для цепей с напряжением до 35 В — превышение может вывести прибор из строя.
Итог:
Hantek DSO-1008A — это оптимальный выбор для тех, кто ищет недорогой, но надежный инструмент для повседневной диагностики. Он сочетает простоту использования с точностью измерений, оставаясь незаменимым в гараже, мастерской или учебном классе.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
