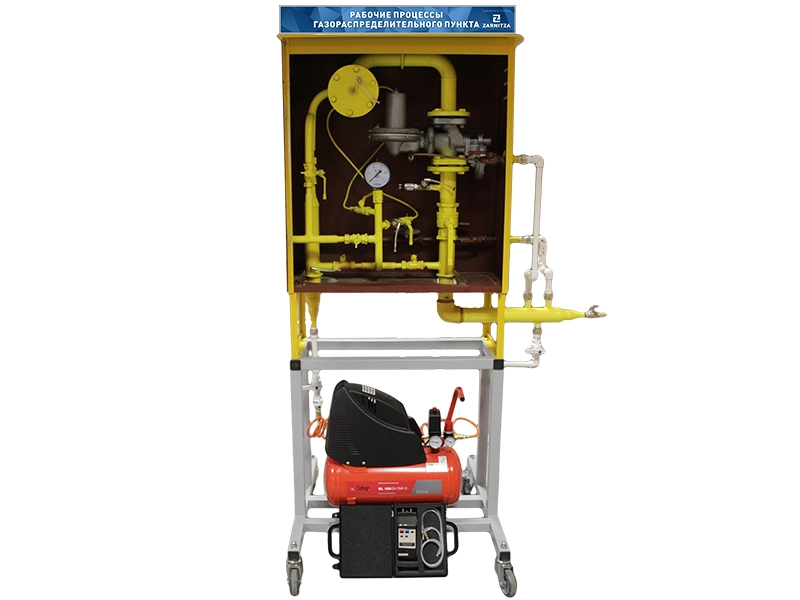

Комплект учебно-лабораторного оборудования "Рабочие процессы газораспределительного пункта"
Изучение конструкции газораспределительного пункта и его составных частей; методики проведения регламентных работ по его настройке и обслуживанию; рабочих процессов регулятора давления газа и предохранительных устройств. Комплект обеспечивает получение практического опыта, навыков и знаний, необходимых для работы слесарей газового хозяйства по настройке и обслуживанию газораспределительных пунктов. Стенд позволяет производить диагностику работы и настройку газораспределительного пункта, создавать нормальные и аварийные условия работы газораспределительного пункта.
Комплектация
- Комплект учебно-лабораторного оборудования "Рабочие процессы газораспределительного пункта".
- Компрессор с ресивером.
- Комплект присоединительной арматуры для подключения компрессора и регуляторов для изменения режимов работы.
- Набор инструментов для проведения лабораторных работ.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания по выполнению лабораторных работ.
Базовая комплектация:
Комплект учебно-лабораторного оборудования "Рабочие процессы газораспределительного пункта" | 1 |
Компрессор с ресивером | 1 |
Комплект присоединительной арматуры для подключения компрессора и регуляторов для изменения режимов работы | 1 |
Набор инструментов для проведения лабораторных работ | 1 |
Состав
- Газораспределительный пункт с одной линией редуцирования и предохранительным клапаном.
- Рама с колесными опорами с фиксацией положения.
- Дифференциальный манометр.
- Датчик давления с цифровой индикацией и блоком питания.
Учебно-методическое пособие по проведению лабораторных работ
1. Изучение устройства и технических характеристик газораспределительного пункта.2. Определение давления газа в системе.
3. Определение давления газа на выходе из системы при изменении значений входного давления.
4. Измерение перепадов давления в различных точках газораспределительного пункта.
5. Изучение работы системы защиты газораспределительного пункта.
6. Настройка рабочего режима газораспределительного пункта.
7. Диагностика утечек газа.
8. Расчет скорости и объемного расхода в каждой точке измерения.
